你知道吗?现在的CAE仿真技术已经可以构建一个高保真的活心人体多物理模型了,可以将医疗设备插入模型中,以研究它们对心脏功能的影响,验证其功效并预测其在各种操作条件下的可靠性,对研究心脏缺陷和疾病状态,并探索治疗方案具有巨大帮助。
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p6-tt.byteimg.com/origin/pgc-image/874353d03aa64b629aedd6bf4f2173f2?from=pc)
利用现有有限元软件日趋强大和完善的建模功能及其接口工具,可以拟实建立三维人体骨骼、肌肉、血管等器官组织,并模拟其生物力学材料特性。可以模拟各种类型的边界条件和载荷约束(几何约束、固定载荷、冲击载荷、温度特性等),进行结构静力学、动力学、疲劳、流体力学等各种类型的仿真模拟,从而获得在不同虚拟实验条件下任意部位的变形、应力/应变分布、内部能量变化、流动特性以及极限破坏预测等特性。

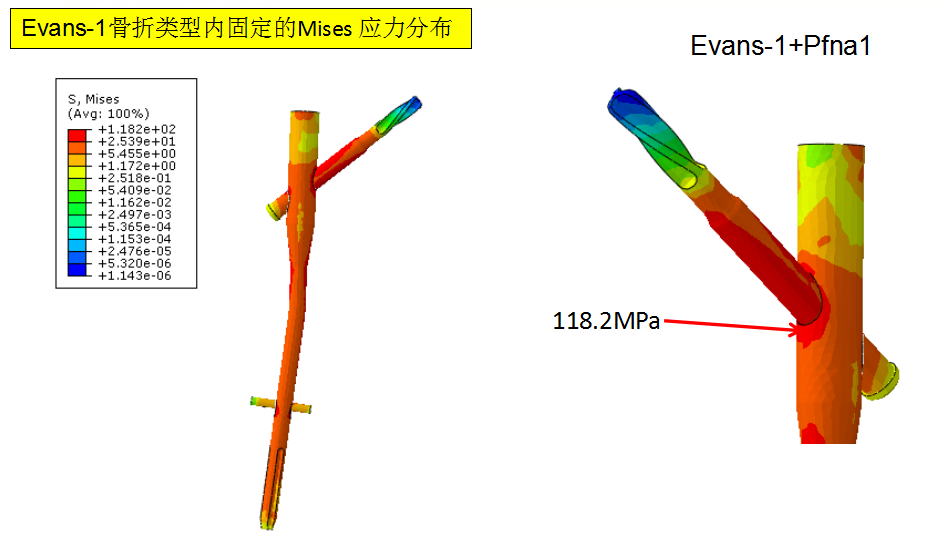

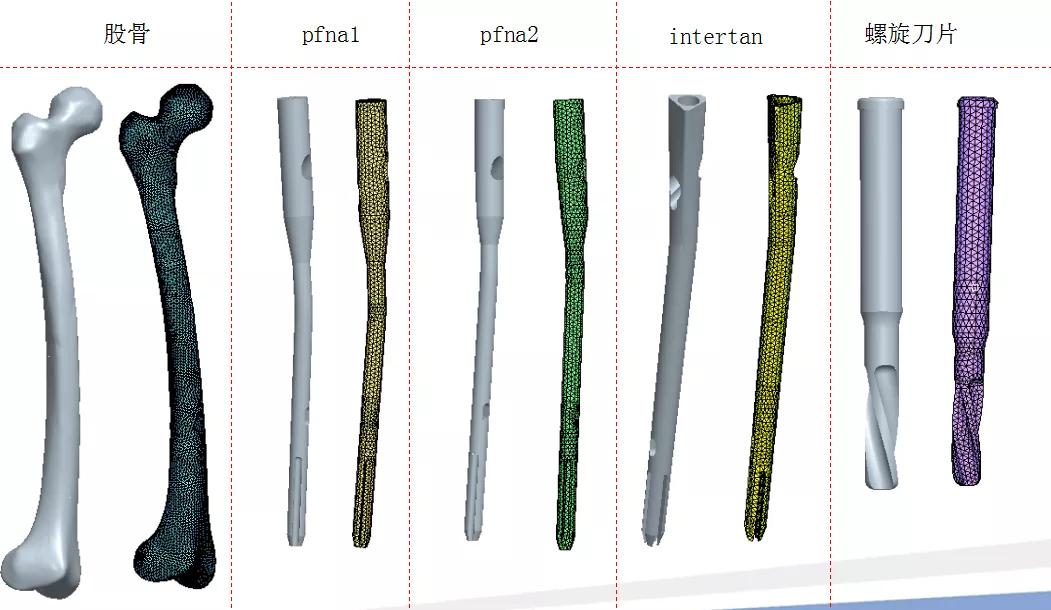

有道教育之前也曾帮某医院做过股骨骨折有限元分析,分析股骨及三种内固定模型的最大Mises 应力。
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p1-tt.byteimg.com/origin/pgc-image/3074c7aadfcf4ef5a14d67cd15d1ce94?from=pc)
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p6-tt.byteimg.com/origin/pgc-image/fab87fb755a74f739c1a287050009d39?from=pc)
图(1)股骨骨折分析
医疗器械尤其是骨折固定器,对力学性能的要求非常严格。以骨折内固定用的接骨板为例,板上的钢钉安装孔容易造成应力集中,导致接骨板断裂。同时,接骨板又不能做得过于坚硬,否则会对愈合骨产生强大的应力遮挡作用,影响骨愈合。而有限元法的出现有效解决了上述问题,通过有限元计算,能够显示固定结构的应力、应变和位移分布,使设计者了解其力学特性,发现结构强度或刚度的薄弱点,从而改进和优化设计,以满足医疗器械的力学性能要求。
复杂如人脑、心脏,小到注射器、药丸包装,CAE仿真在生物医学工程领域发挥着越来越大的作用!
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p1-tt.byteimg.com/origin/pgc-image/2cb4807c5ef142d2a5d1f7c1da610bae?from=pc)
图(2)颅面骨、颌骨仿真分析
![](https://api.maitao.xyz/base/files/openfile?fileid=210204090520F952DEC7)
图(3)脑积水病人脑部应力和速度场分布分析
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p3-tt.byteimg.com/origin/pgc-image/fc098399d52b4ea1b87783c0a51b8644?from=pc)

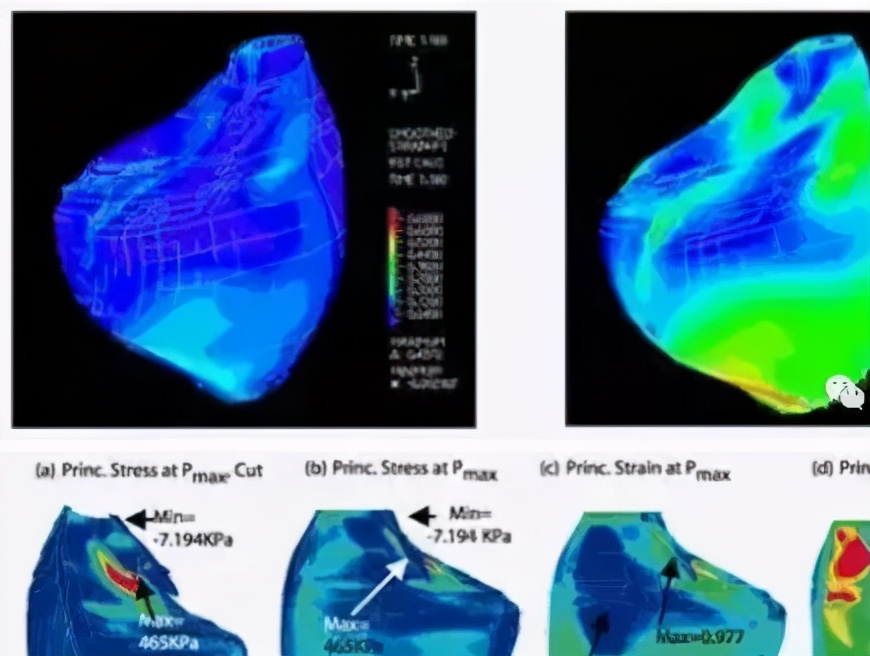

图(4)心脏的流固耦合分析
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p1-tt.byteimg.com/origin/pgc-image/36ce941fd10c4049b80e5ffd81132320?from=pc)

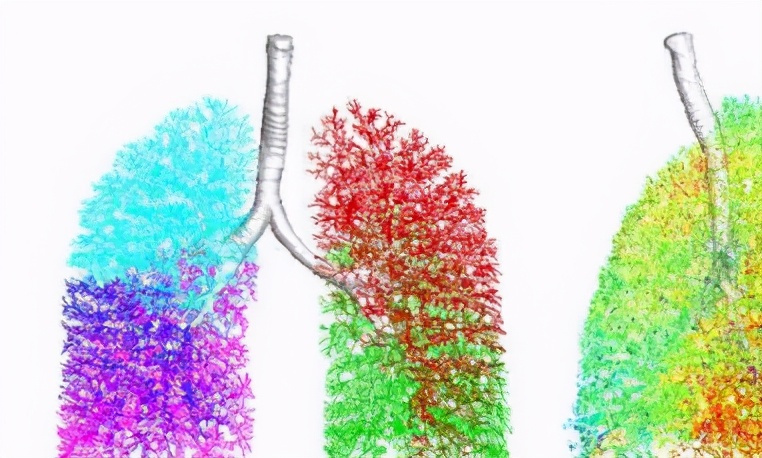

图(5)肺部气流分析
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p3-tt.byteimg.com/origin/pgc-image/ab5618b013d24ad898dad33a26c24d70?from=pc)

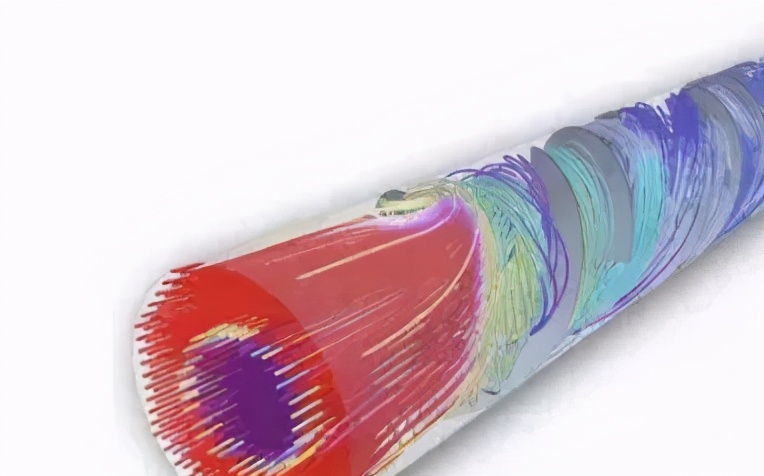

图(6)血液流动现象分析
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p1-tt.byteimg.com/origin/pgc-image/c55c407be14e472db63a1093fe682e45?from=pc)

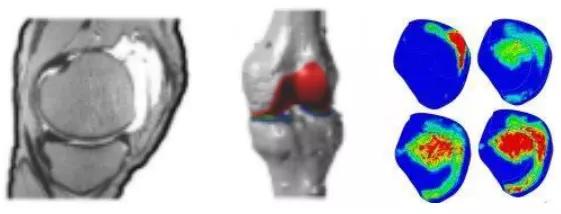

图(7)膝关节半月板模拟分析
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p1-tt.byteimg.com/origin/pgc-image/b09bb362d8b042a7a52b5cbb19313767?from=pc)

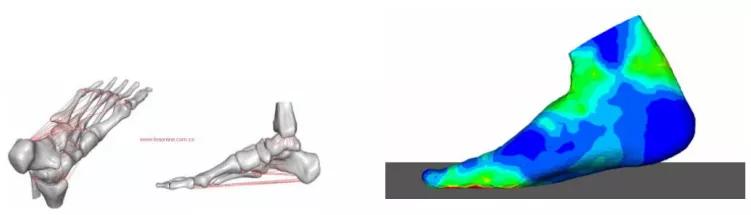

图(8)足部骨骼及韧带仿真分析
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p1-tt.byteimg.com/origin/pgc-image/ea1e4c4deda54b7881c46977069fe681?from=pc)

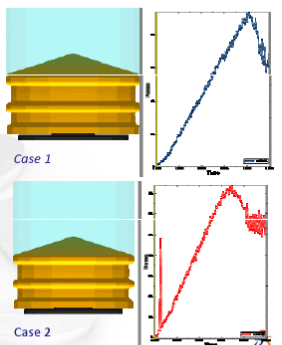

图(9)注射器力响应密封性分析
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p1-tt.byteimg.com/origin/pgc-image/e5f6d5da1ec74af8b788cc3641caf45a?from=pc)

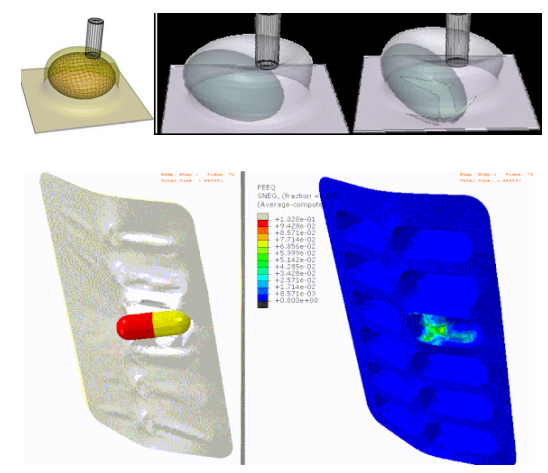

图(10)药丸的封装、解封分析
人类系统复杂而精密,而现代生物医学工程是综合生物学、医学和工程学(包括计算机科学、信息科学)的边缘学科,属于高科技领域。其研究领域不仅涉及到人体骨骼结构、血液流动等生命科学,还涉及到医疗设备、电子仪器等电子、机械科学领域。
随着计算机计算能力的提高和数值计算技术的进步,生物医学工程领域也逐渐应用有限单元法进行设计和分析,CAE分析的作用日渐凸显。
![当医疗遇上CAE仿真,多的是你不知道的事儿](https://p6-tt.byteimg.com/origin/pgc-image/d888d801e8104ab897f12dd03918dca3?from=pc)
无法实测的场景,昂贵的试验费用等,其实都限制了生物医疗领域的深入研究与发展。而CAE仿真分析技术的应用很大程度上弥补了这种局限性,降低了对物理实测的依赖,其可重复性、高效率和通用性也显示出极大的优势,提高测试效率,节省了医疗器械开发时间和成本,提升产品可靠性。
